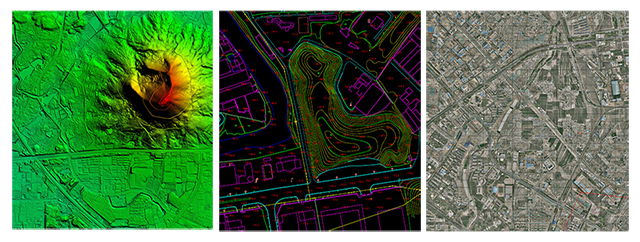

我們看上面幾張圖片，隸屬于測繪4D產品，在測繪生產中我們所說的4D產品主要有：數字地面高程模型（DEM）、數字正射影像圖（DOM）、數字地面柵格模型（DRG）、數字線劃圖（DLG）。

一、起源

傳統測繪產業自本世紀50年代以來向地理信息產業轉化，測繪生產從最初的機助制圖發展到現在的 3S 技術和 4D 產品，使數字化成為測繪生產的主要技術手段。伴隨著數字化測繪技術以及計算機技術在測繪工作中的使用越來越廣泛，數字測繪產品的質量檢查和質量控制工作也越來越重要。

二、測繪4D產品的種類

（1）數字地面高程模型（DEM）是區域地形的數字表示，它由規則水平間隔處地面點的抽樣高程矩陣組成,DEM通過一定的算法，能轉換為等高線圖、透視圖、坡度圖、斷面圖、暈渲圖，與其他數字產品復合生成各種專題圖,還可以計算體積、空間距離、表面積等。

（2）數字正射影像圖（DOM）是利用航空相片或遙感影像，經逐像元進行幾何改正和鑲嵌，按一定范圍裁剪生成的正射影像。其具有精度高、信息豐富、直觀真實等優點，可作為背景控制信息，評價其他數據的精度、現勢性和完善性。

（3）數字地面柵格模型（DRG）是現有模擬地形圖的數字形式。它是由模擬地圖經掃描、幾何糾正及色彩歸化后，形成在內容、幾何精度和色彩等方面與地形圖基本保持一致的柵格文件。其可作為背景，用于數據參照，適用于 DLG 數據采集、評價和更新，也可與 DEM、DOM 等數據集成使用，派生新的信息，從而提取、更新地圖要素。

（4）數字線劃圖（DLG）是地形圖經掃描后，對一種或多種地圖要素進行矢量化，再進行矢量糾正形成的一種數據文件。這種數據滿足 GIS 進行各種空間分析的要求，被視為帶有智能的數據。

三、測繪4D 產品生產

現今數字攝影測量技術被廣泛認可普及，4D 產品的生產著重體現在 DEM 與 DLG 的生產上。今日我們就著重簡述 DLG 數據的生產。

1、數字測圖系統

數字測圖系統是以計算機為核心，連接測量儀器，在軟硬件支持下，對地形空間數據進行采集、輸入、編輯、成圖、繪圖、管理的測繪系統。用全站儀在測站進行數字化測圖，稱為地面數字測圖。

由于全站儀直接測定地物點和地形點的精度很高，地面數字測圖是幾種測圖方法中精度最高的，也是更新城市大比例尺地圖最主要的方法。

對于大面積的測圖，可采用數字攝影測量的方法，通過數字攝影測量系統得到數字地形圖。飛燕遙感作為在測繪航空攝影領域大面積航攝的領軍人物，累計航攝面積已達100多萬平方公里。

地面數字測圖的模式主要是數字測記法模式。數字測記法模式為野外測記，室內成圖，即用測量儀器測量，電子手簿記錄，到室內將測量數據從電子手簿直接傳輸?shù)接嬎銠C，再配以成圖軟件編輯成圖。

2、數字測圖圖形數據的采集和輸入

各種數字測圖系統必須首先獲取影像數據，包括所有與成圖有關的資料，如測量控制點、解析點坐標、各種地物的位置和符號、地貌的形狀、注記等。對于圖形信息，常用的采集和輸入方法有以下幾種：

（1）地面測量儀器數據采集輸入。應用測量儀器在野外對成圖信息進行采集，采集的數據通過接口電纜直接輸入計算機中。

（2）人機對話鍵盤輸入。對于測量成果、文字注記資料等，可以由鍵盤輸入計算機中。

（3）數字化儀輸入。應用數字化儀對收集的地形圖進行數字化，也是圖形信息獲取的一個重要途徑。

（4）掃描儀輸入。利用掃描儀對圖形進行掃描，然后使用專門程序把掃描獲得胡柵格數據轉換為矢量數據，以從中提取圖形的點、線、面信息，然后再進行編輯處理。

（5）航測儀器聯機輸入。利用航攝相片，在航測儀器上建立地形立體模型，通過接口把所得的數據直接輸入計算機。

四、4D 產品的質量檢查與質量控制

1、 4D 產品的質量檢查與質量控制內容

從原始資料的質量、硬件性能、數據質量，再到元數據的質量、文檔簿的質量和產品歸檔檢查都需符合規定要求，檢查是否完整正確，有誤差超過規定值還需要進行控制糾正。

2、 DEM 的質量檢查與質量控制

（1）預處理圖的質量。檢查湖泊、水庫、雙線河的選取是否合理，高程估讀是否正確。

（2）掃描影像的質量。掃描影像的完整性和影像質量是否達到要求。

（3）矢量化的質量。矢量化過程的各種參數設置是否合理、新添加的數據是否正確、應數字化的要素是否遺漏、是否存在小毛刺、高程賦值有無粗差等。

（4）數據轉換拓撲關系檢查。檢查圖廓點的坐標、坐標轉換誤差是否符合要求、各數據層是否正確等。

（5）生成 TIN（不規則三角網）的質量。檢查生成 TIN 是否采用規定的數據內容、生成TIN 時各種參數是否合理等。

（6）生成 DEM 的質量。檢查 DEM 數據起止點坐標是否正確、高程值有效范圍區是否正確等。

3、DOM 的質量檢查與質量控制

（1）影像掃描質量檢查。（2）參數文件的檢查。（3）定向結果檢查。（4）DOM 檢查

4、DRG 的質量檢查與質量控制

（1）掃描影像的質量。檢查掃描影像是否存在粘連和虛斷現象。

（2）幾何糾正的質量。糾正后的圖廓點、公里格網線是否在規定的限差之內。

（3）色彩歸化的質量。歸化后的圖像彩色表與設計表是否一致。

（4）分版圖幅套合的質量。分版圖套合后的地圖要素相互關系是否合理。

（5）整飾處理的質量。圖廓外整飾內容是否正確。

5、DLG 的質量檢查與質量控制

（1）分層與編碼檢查。檢查各層編碼是否正確、有無漏層等。

（2）圖像質量檢查。檢查線劃的光滑、粗細、清晰情況是否滿足需要等。

（3）屬性及拓撲關系檢查。各層屬性項的名稱、類型、長度等。

（4）方向問題檢查。檢查有向點、有向線的方向是否正確。

（5）面狀要素檢查。檢查面狀要素屬性是否正確、是否存在重疊或壓蓋。
