機載LIDAR點云數據等高線測繪新技術及其應用

發布日期：2018-06-26 00:00 瀏覽量：13664

　　盡管測繪地理信息技術在現代化科學技術、信息技術以及多媒體技術的發展與應用背景下，取得了快速發展，但是在進行地理信息測繪過程中，由于受天氣、環境等自然因素的影響較大，導致數據信息在獲取過程中，無法對信息進行準確測繪，這給測繪地理數據信息的準確性和更新工作帶來了較大的困境。機載lidar在進行數據測繪過程中，其精度較高，能夠很好的解決現階段測繪地理信息存在的問題。但是在對機載lidar點云數據應用時，如何對誤差進行處理，保證點云數據等高線更新更加準確可靠，將其更好的應用于實際測繪地理信息工作當中，就成為了我們測繪工作者必須高度重視的問題。

　　1、 點云數據分析

　　點云數據是一種具有較高精度的地物高程信息，其獲取的航空影像分辨率較高，并且能夠?qū)崿F(xiàn)三維立體獲取。通過機載lidar與點云數據的有效結合，能夠?qū)?shù)據源進行優勢互補，從而保證測繪地理信息更加精確、可靠。

　　在進行機載lidar點云數據等高線更新過程中，需要對影像數據進行處理，通過濾波和粗略DEM，能夠地數據信息進行獲取，并對噪聲進行去除，保證數據信息的準確性和可靠性。

　　2、機載lidar測繪關鍵技術分析

　　2.1 點云與影視數據

　　機載lidar點云數據管理過程中，點云數據使機載lidar具有了區別于普通航測的特征。點云數據獲取能夠為使用者對數據信息處理提供較大的方便，降低數據加載時間，提升了作業效率。在對點云數據管理過程中，要注重對存儲和加載文件進行分離式，保證管理更具針對性，從而滿足機載lidar測繪的實際需要。

　　2.2 點云數據可視化

　　在進行測繪地理信息更新過程中，需要保證點云數據信息顯示更具準確、可靠，方便使用者對數據信息進行處理。在這一過程中，點云在對圖像信息顯示時，需要結合機載lidar獲取的數據信息情況，能夠根據時刻進行動態篩選，并按照一定的比例對點云信息進行獲取，保證數據顯示具有更高的性能水平。通過點云數據的可視化處理，能夠為測繪地理信息提供可靠支撐，以滿足實際發展需要。


　　2.3 點云直接生成等高線

　　在進行等高線提取過程中，借助于點云能夠?qū)Φ雀呔€進行直接生成，從而為工程實踐提供有效的參考。在進行等高線處理過程中，常規的處理方法在于構建三角網，之后圍繞三角網進行等高線追蹤。但是在這一過程中，點云涉及到的數據量較大，難以滿足等高線的生成需要。因此，在進行等高線生成過程中，主要的技術手段為采取點云柵格化的處理方式，能夠?qū)υ茢?shù)據信息進行更好的利用，從而使等高線直接生成，滿足地理測繪的需要。

　　3、機載lidar點云數據等高線更新及應用

　　3.1 機載lidar點云數據應用

　　在對機載lidar點云數據應用過程中，要注重對點云數據等高線生成進行把握，并對數據信息進行讀取，從而實現對數據的有效轉化。點云數據讀取時，借助于激光掃描儀對LAS數據進行轉化，使其成為txt格式的文件。在進行點運坐標讀取過程中，借助于C++語言，能夠?qū)Ⅻc云坐標從獲取的文本中進行提取，將其讀入到AutoCAD定義的幾何點中。同時，根據m_point中的點云數據存入AutoCAD數據庫，為日后的調用提供方便。在對數據分類處理后，根據程序命令，設置響應函數。在這一過程中，需要注冊一個文件對話框，對讀入的數據進行處理，通過函數處理后，對點云數據進行加載。機載lidar點云數據加載成功后，能夠?qū)Φ孛婢€狀物進行自動的識別和追蹤，將一定范圍納入到搜索區域，使等高線生成能夠更加全面、準確。

　　3.2 機載lidar點云數據等高線更新

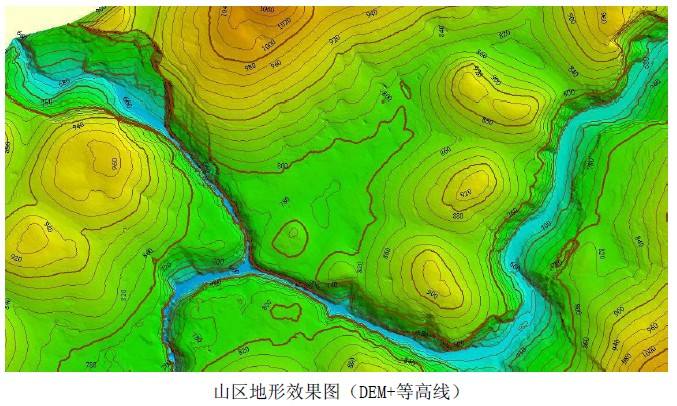

　　（1）等高線生成。在借助于機載lidar點云數據進行等高線生成過程中，需要考慮到DEM生成，并借助于自適應TIN濾波算法，對點云進行分類處理，對地面的點云數據進行獲取，之后采用插值運算方法獲取DEM數據。機載lidar獲取數據包含了大量的高頻干擾信號，這可能對數據的準確性帶來不利影響，針對于這一情況，就需要對DEM數據進行濾波處理。在等高線生成過程中，采取的算法主要包括了高次曲面內插法和線性內插法。在進行處理過程中，可采取先內插跟蹤、后擬合的方法，從而能自動生成等高線。

　　（2）等高線平滑。機載lidar點云數據等高線更新過程中，考慮到DEM生成等高線主要由追蹤的直線段組成的折線，在對地形變化情況描述過程中，就可能無法有效和準確的反饋實際情況。因此，有必要對等高線進行平滑處理。在等高線平滑處理時，可以采用張力線條擬合方法，對等高線進行平滑處理。機載lidar點云數據等高線平滑處理過程中，需要編輯的工作量得到了降低，保證了點云數據等高線處理的工作效率。

　　4、結束語

　　基于機載lidar的點云數據等高線更新技術應用過程中，要注重對機載lidar和點云數據的優越性進行把握，發揮機載lidar數據信息獲取的優勢，為點云數據分析、處理提供便利，保證等高線數據獲取更加可靠。只有這樣，才能夠保證等高線更新更具效率和質量，滿足測繪地理信息技術的發展需要，從而為城市建設及管理工作提供準確而可靠的地理信息依據。
