實景三維影像采集技術之貼近攝影測量技術

發布日期：2024-01-01 18:59 瀏覽量：7620

　　影像是實景三維建設的重要基礎數據，對于不同等級、不同應用場景的實景三維建設，需要通過不同的影像采集技術來獲取影像。

　　貼近攝影測量是面向對象的攝影測量，以物體的“面”為攝影對象，通過貼近攝影獲取超高分辨率影像,進行精細化地理信息提取。貼近攝影測量技術最先被應用于滑坡高位危巖的地質調查與監測預警等場景，初步應用試驗取得良好效果，由于其高度還原目標對象三維精細結構的成果特點，也被城市精細重建、古建筑重建、水利工程監測等更多領域所采用。

　　近年來，隨著無人機技術的發展加快與復雜場景高精度建模的需求增加，影像采集方面也發展出貼近攝影測量、優視攝影測量等新技術，高效解決復雜場景、高精度三維模型需求的問題。

　　(1)貼近攝影測量的產生。

貼近攝影測量是針對目標場景精細化測量的需求而衍生的一種全新攝影測量技術，由張祖勛院士團隊率先提出，是精細化對地觀測需求與旋翼無人機發展結合的必然產物，旨在解決傳統無人機航攝無法獲取目標物體超高分辨率影像而導致無法對目標進行精細化三維構建的問題。

　　(2)貼近攝影測量的應用。

貼近攝影測量要求拍攝設備貼近物體表面進行影像采集，影像分辨率需達到亞厘米級、重疊率優于 80%，尤其是針對建筑，空地聯合影像采集是必備步驟。

　　1)采用無人機對建筑頂部進行貼近環繞航飛，保證對象無視覺死角

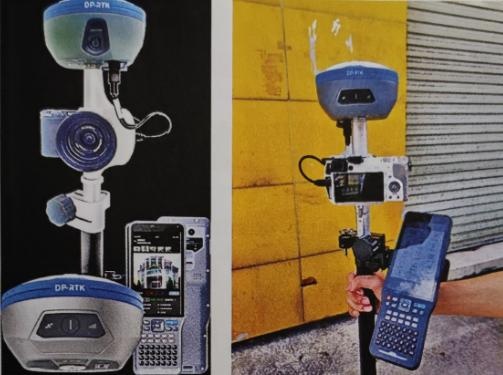

　　2)利用地面影像采集設備，如新型的影像 RTK 系統，如圖 2-3 所示，對建筑底部進行補拍，輸出帶有精準坐標的建筑底部影像。

圖 2-3 新型的影像 RTK 系統

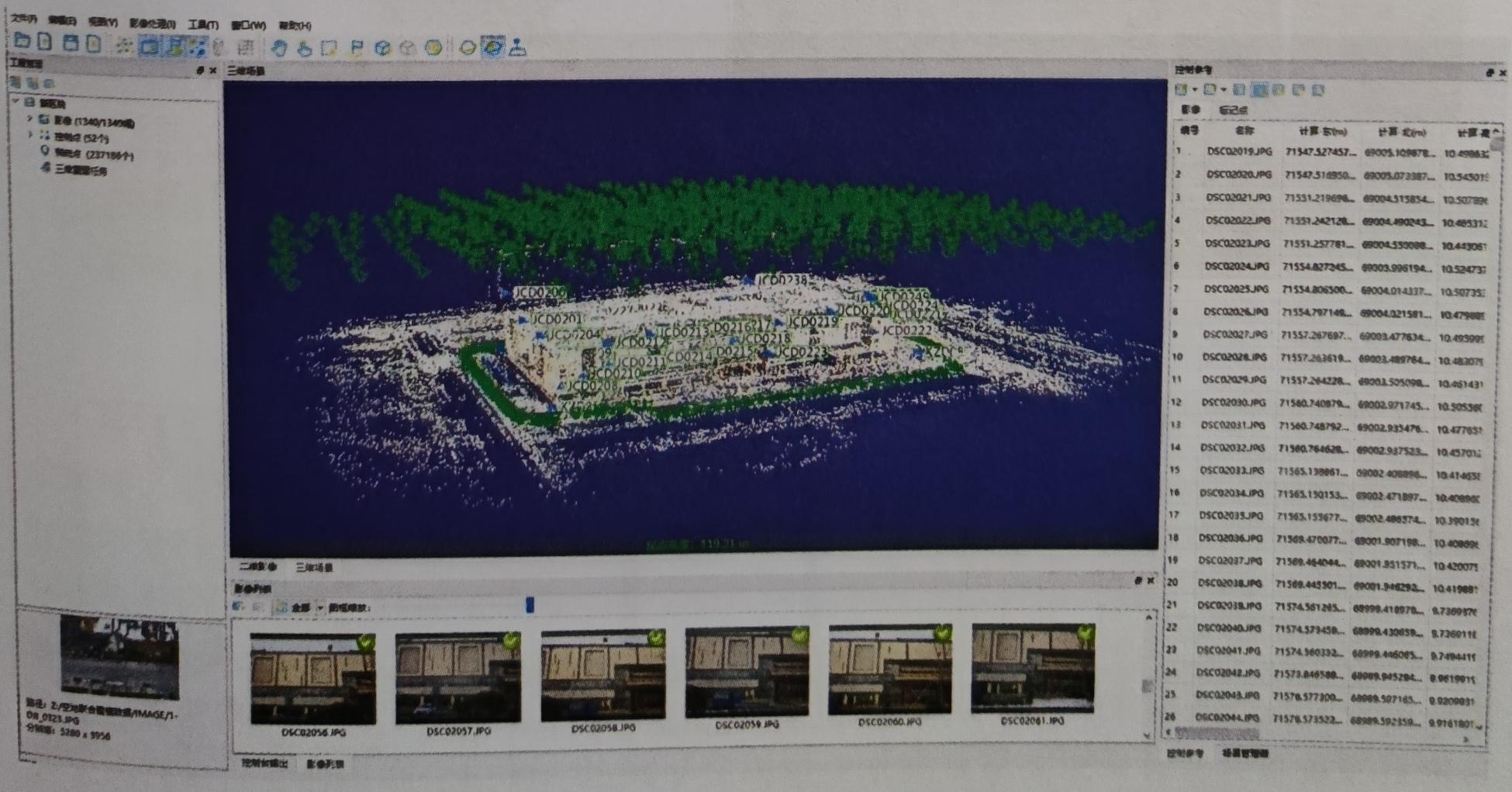

　　3)將空、地影像進行聯合處理，如圖 2-4所示，進而生成高精細實景三維模型。

圖 2-4 聯合平差計算

　　利用貼近攝影測量技術獲得實景三維模型成果，建筑紋理更精細、狀態更真實可以達到古建筑保護級別的數據成果要求。同時，貼近攝影測量的模型成果也具備高精度的特點，作業人員可采用 DP-Modeler 建模軟件，直接基于模型進行建筑立面、平面等圖形繪制，成圖精度也可以達到相關行業的需求標準。
